Spegelprofilering

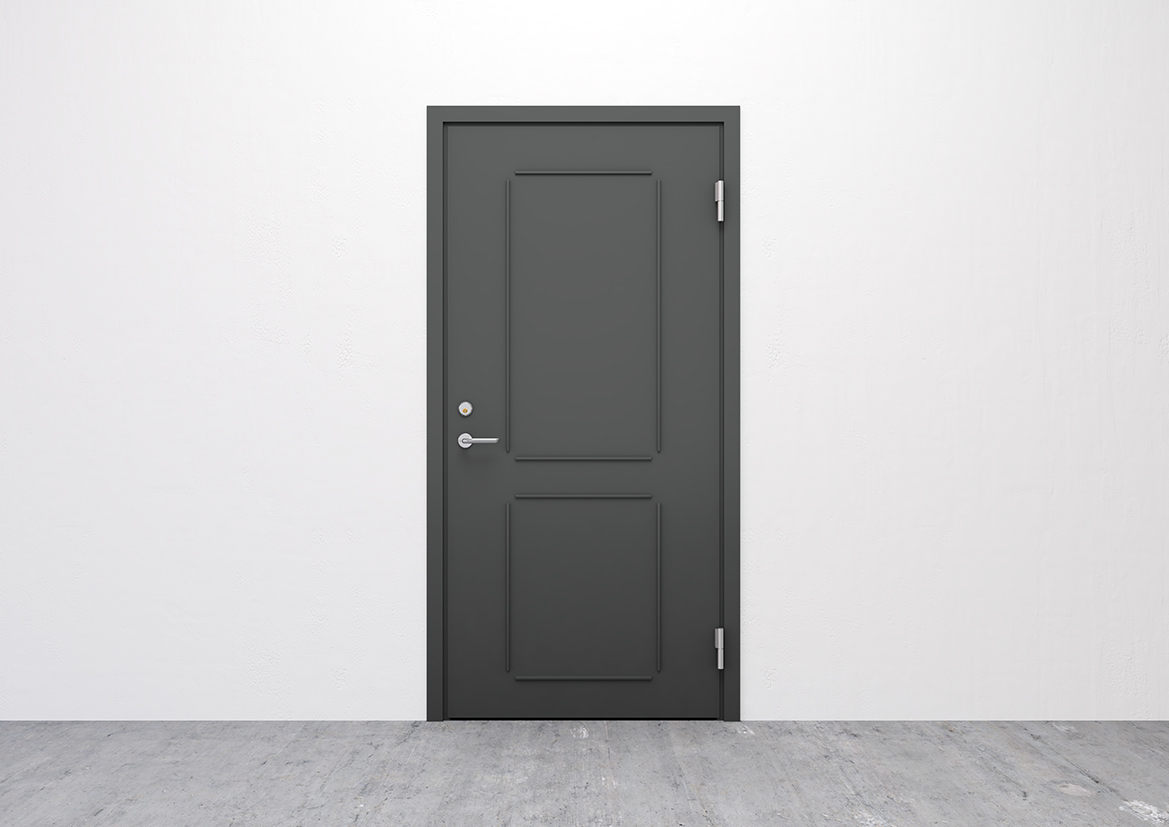

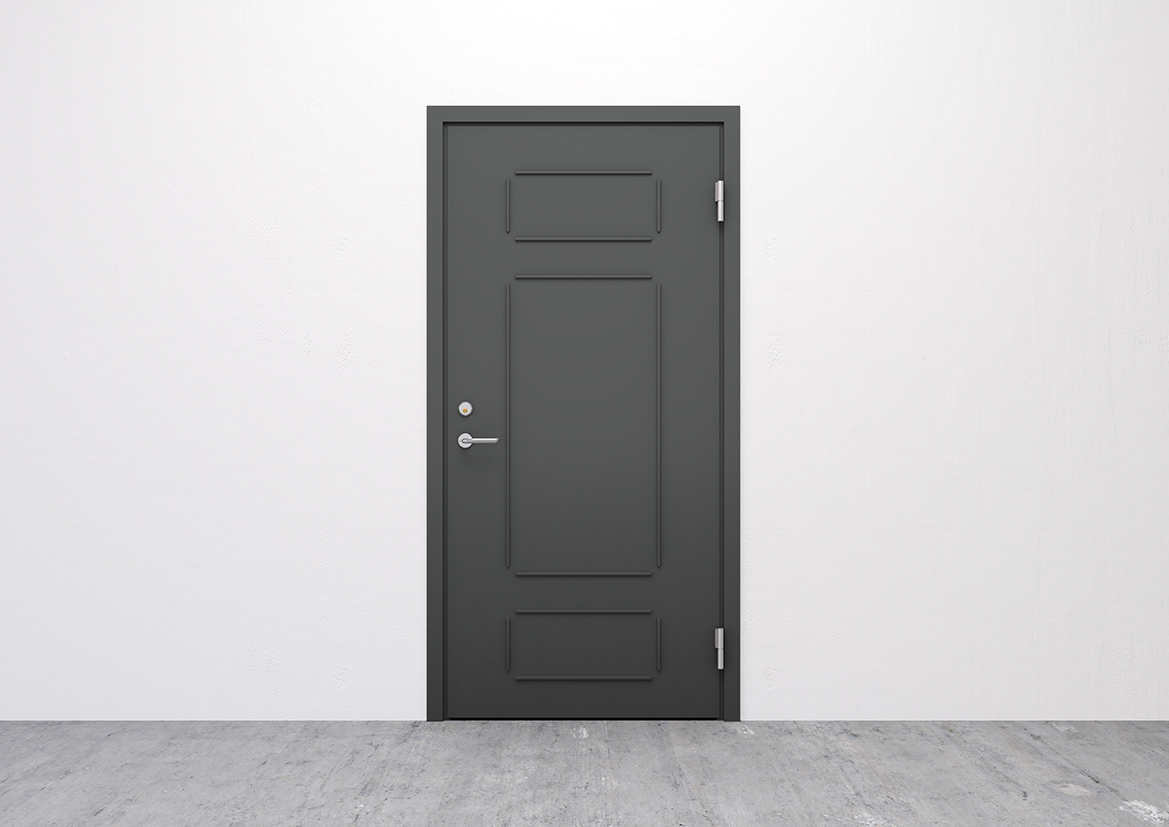

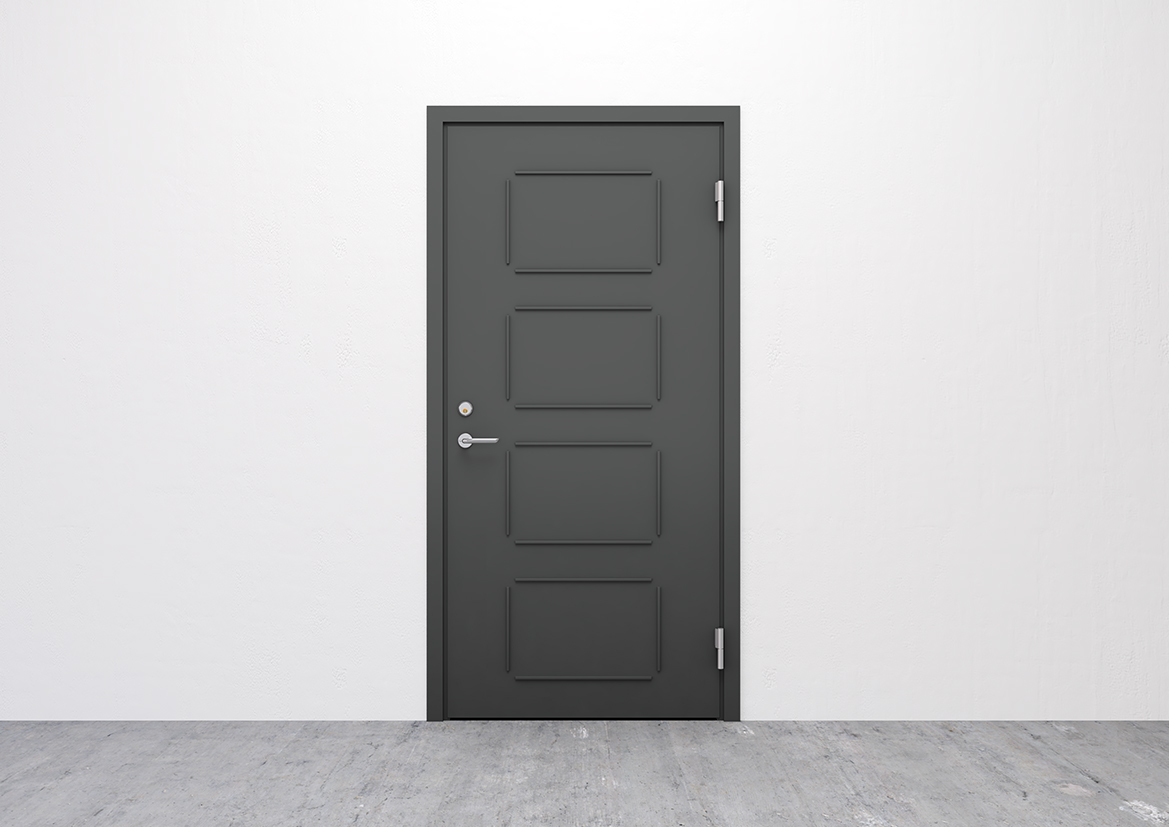

Våra dörrar kan levereras med stansad spegelprofilering som ger liv åt dörren.
Dessa är tänkta som tillval för tamburdörrar men går att fås på de flesta dörrar i vårt sortiment.
Stansas som standard på gångjärnssidan.
Hem//Spegelprofilering
Våra dörrar kan levereras med stansad spegelprofilering som ger liv åt dörren.
Dessa är tänkta som tillval för tamburdörrar men går att fås på de flesta dörrar i vårt sortiment.
Stansas som standard på gångjärnssidan.
Med en mängd olika tillval kan dörrens utseende och funktion varieras i närmast oändlighet.
OBS! Tillval kan påverka dörrens klassning och egenskaper.
Våra stabila stålkarmar tillverkas av 1,5 mm stålplåt och finns i flera olika utföranden. Alla karmar levereras som standard med fabriksmonterade karmhylsor.
Karm A är foderbildande på båda sidor och tillverkas av 1,5 mm stålplåt. Karmarna bultas fast mot vägg med hjälp av justerbara karmhylsor. Alla karmar levereras som standard med fabriksmonterade karmhylsor.
Väggtjocklek ska alltid anges vid förfrågan / beställning. Minsta väggtjocklek är 90 mm i standardutförande.
Väggomfattning ingår i vår karmtyp A vilket ger foderbildning på båda sidor.
Tolerans väggtjocklek: -4 mm / +10 mm.
Exempel:
Angiven väggtjocklek: 200 mm.
Väggen kan då minst vara 196 mm och max. 210 mm.
Karm B är foderbildande på gångjärnssidan och tillverkas av 1,5 mm stålplåt. Karmarna bultas fast mot vägg med hjälp av justerbara karmhylsor. Alla karmar levereras som standard med fabriksmonterade karmhylsor.
Karm B är foderbildande på gångjärnssidan och tillverkas av 1,5 mm stålplåt. Karmarna bultas fast mot vägg med hjälp av justerbara karmhylsor. Alla karmar levereras som standard med fabriksmonterade karmhylsor.
Exemplet visar hur karmen är anpassad till en vägg med tjocklek 150 mm. Djupet kan dock anpassas efter behov. Väggtjocklek ska alltid anges vid förfrågan / beställning.
Det integrerade fodret till vår karm B går att anpassa vid behov. Nedan följer minsta och största möjliga mått som går att beställa som tillval. Foderbredden blir lika på karmens alla sidor.
Karm B utan bockad foderkant är foderbildande på gångjärnssidan och tillverkas av 1,5 mm stålplåt. Karmarna bultas fast mot vägg med hjälp av justerbara karmhylsor. Alla karmar levereras som standard med fabriksmonterade karmhylsor.
Karm C är ej foderbildande och tillverkas av 1,5 mm stålplåt. Karmarna bultas fast mot vägg med hjälp av justerbara karmhylsor. Alla karmar levereras som standard med fabriksmonterade karmhylsor.
Karm C är ej foderbildande och tillverkas av 1,5 mm stålplåt. Karmarna bultas fast mot vägg med hjälp av justerbara karmhylsor. Alla karmar levereras som standard med fabriksmonterade karmhylsor.
Exemplet nedan visar karmdjup och väggtjocklek 150 mm. Väggtjocklek ska alltid anges vid förfrågan / beställning.
Karm D är foderbildande på anslagssidan och tillverkas av 1,5 mm stålplåt. Karmarna bultas fast mot vägg med hjälp av justerbara karmhylsor. Alla karmar levereras som standard med fabriksmonterade karmhylsor.
Ibland kan det vara nödvändigt att kombinera olika karmtyper. Används vid låg takhöjd eller om dörren placeras nära en vägg. Exempelvis kan vänster alternativt högerstycket av karmen vara av typ C och de andra i typ B.
Trösklar tillverkas som standard av magizinkplåt men kan som tillval tillverkas av rostfri plåt.
Ektrösklar är som standard monterade på rostfri tröskelplatta.
Flera av våra dörrar kan även leveras utan tröskel.
Väljer man tröskelplatta kan dörrbladet också kompletteras med släplist, borstlist eller automatisk tätningströskel.
Trösklar kan som tillval tillverkas av rostfri plåt.
Trösklar kan som tillval tillverkas av rostfri plåt.
Till tamburdörrar finns även fasad- eller rak ektröskel som tillval.
Till tamburdörrar finns även fasad- eller rak ektröskel som tillval.
Våra dörrar kan levereras med glasurtag av varierande storlek och typ.
Olika glastyper finns tillgängliga och skiljer sig åt vad gäller funktion vilket kan påverka dörrens klassning.
Mått avser fritt ljusmått. Andra storlekar mot förfrågan. Dörrarna levereras glasade från fabrik. Som standard tillverkas glaslisten av rostfri slipad plåt och målas ej. Målad glaslist är tillval.
Dörrar med glasurtag GU1 går att få ihop med brandklass, rökgasklass och inbrottsklass RC2 eller RC3.
Mått avser fritt ljusmått. Andra storlekar mot förfrågan. Dörrarna levereras glasade från fabrik. Som standard tillverkas glaslisten av rostfri slipad plåt och målas ej. Målad glaslist är tillval.
Dörrar med glasurtag GU2 går att få ihop med brandklass, rökgasklass och inbrottsklass RC2 eller RC3.
Mått avser fritt ljusmått. Andra storlekar mot förfrågan. Dörrarna levereras glasade från fabrik. Som standard tillverkas glaslisten av rostfri slipad plåt och målas ej. Målad glaslist är tillval.
Dörrar med glasurtag GU3 går att få ihop med brandklass, rökgasklass och inbrottsklass RC2 eller RC3.
Storlek varieras beroende på dörrstorlek. Vid 10x21M är måttet 600x700 mm BxH. Mått avser fritt ljusmått. Dörrarna levereras glasade från fabrik. Som standard tillverkas glaslisten av rostfri slipad plåt och målas ej. Målad glaslist är tillval.
Dörrar med glasurtag GU4 går att få ihop med brandklass, rökgasklass och inbrottsklass RC2 eller RC3.
Storlek varieras beroende på dörrstorlek. Vid 10x21M är måttet på det övre glaset 600x700 mm BxH och på det undre glaset 600x600 mm BxH. Mått avser fritt ljusmått. Dörrarna levereras glasade från fabrik. Som standard tillverkas glaslisten av rostfri slipad plåt och målas ej. Målad glaslist är tillval.
Dörrar med glasurtag GU5 går att få ihop med brandklass, rökgasklass och inbrottsklass RC2 eller RC3.
Ovan glasurtag går ej att få med brandklass men går att få med inbrottsklass RC2 eller RC3 och rökgasklass.
Ovan glasurtag går ej att få med brandklass men går att få med inbrottsklass RC2 eller RC3 och rökgasklass.
Ovan glasurtag går ej att få med brandklass men går att få med inbrottsklass RC2 eller RC3 och rökgasklass.
Storlek varieras beroende på dörrmått. Vid 10x21M är måttet 600x150 mm BxH. Mått avser fritt ljusmått. Andra storlekar mot förfrågan. Dörrarna levereras glasade från fabrik. Som standard tillverkas glaslisten av rostfri slipad plåt och målas ej. Målad glaslist är tillval.
Dörrar med glasurtag går att få ihop med brandklass, rökgasklass och inbrottsklass RC2 eller RC3.
Våra dörrar kan levereras med sidopartier eller överpartier i glas, sträckmetall eller täckt utförande. Kombinationer är möjliga.
Våra dörrar kan levereras med sidopartier eller överpartier i glasat utförande. Kombinationer är möjliga.
Glasade partier levereras som standard med glas monterat eller transportmonterat från fabrik. Glaslist tillverkas av samma material som karm och målas lika karm. Dörrar med glasat överparti går att få ihop med inbrottsklass RC2 eller RC3.
Dörrar med partier är ej brandklassade.
Våra dörrar kan levereras med sidopartier eller överpartier i täckt utförande.
Dörrar med partier är ej brandklassade.
Våra dörrar kan levereras med sidopartier eller överpartier i sträckmetall.
Dörrar med partier är ej brandklassade.
Överparti
Sidoparti mot gångjärn
Sidoparti mot lås
Sidopartier mot varje sida
Sidoparti mot gångjärn och överparti
Sidoparti mot lås och överparti
Sidopartier mot varje sida och överparti
På vår fabrik pulvermålas alla dörrblad och karmar i en ren och miljövänlig process utan några utsläpp eller användande av lösningsmedel. Färdigmålade dörrar har glansvärde 30 som standard.
Om inget annat anges i offert/order så pulvermålas våra dörrar i vår baskulör RAL 7035.
Här visas våra standardkulörer men vi kan leverera våra ståldörrar i nästan alla RAL- eller NCS-kulörer. Andra kulörer offereras mot begäran. Av data- och trycktekniska skäl kan färgnyanser avvika något från verkligheten. För exakt resultat, kontrollera gärna mot färgkarta.
Dörrblad kan tillverkas av foliebelagd laminatplåt. Träutseendet ger liv åt dörren och används med fördel på lägenhetsdörrar, hotelldörrar, dörrar till kontor etc. Kombinera gärna med vit folie på insida och träfolie på utsida.
Dörrblad kan tillverkas av foliebelagd laminatplåt. Träutseendet ger liv åt dörren och används med fördel på lägenhetsdörrar, hotelldörrar, dörrar till kontor etc. Kombinera gärna med vit folie på insida och träfolie på utsida.
OBS! Laminat är mycket svåra att framställa med rättvisa på foto och tryck. Av data- och trycktekniska skäl kan färgnyanser avvika från verkligheten.
Våra dörrar kan levereras med sträckmetall. Som standard tillverkas omfattningslist och sträckmetall i rostfri omålad plåt. Olika storlekar och varianter finns tillgängliga.
Bilden ovan visar dörr med storlek 10x21M.
Vid målad dörr går det att som tillval få sträckmetallen målad i samma kulör som dörren.
Bilden ovan visar dörr med storlek 10x21M.
Vid målad dörr går det att som tillval få sträckmetallen målad i samma kulör som dörren.
Bilden ovan visar dörr med storlek 10x21M.
Vid målad dörr går det att som tillval få sträckmetallen målad i samma kulör som dörren.
Bilden ovan visar dörr med storlek 10x21M.
Vid målad dörr går det att som tillval få sträckmetallen målad i samma kulör som dörren.
Våra ståldörrar kan levereras med rejäla brytskydd som avskräcker och försvårar vid eventuella angrepp. Brytskydd monteras som standard på gångjärnssidan men kan monteras på anslagssidan.
Enkeldörr Karm B:
Enkeldörr Karm C:
För att skydda dörren och ge den längre livstid kan vi leverera sparkplåtar av slipad rostfri plåt eller gummimatta. Dessa levereras monterade från fabrik på anslagssida och/eller gångjärnssida samt finns i olika höjder.
För att skydda dörren och ge den längre livstid kan vi leverera sparkplåtar av slipad rostfri plåt, aluminiumdurk eller gummimatta. Dessa levereras monterade från fabrik på anslagssida och/eller gångjärnssida samt finns i olika höjder.
Standardhöjder (mm):
200, 250, 300, 400, 500, 600, 700, 800.
Sparkplåt med höjd 1200 har urtag för trycke och/ eller cylinder.
Bilden ovan visar sparkplåt med höjd 400 mm.
För att skydda dörren och ge den längre livstid kan vi leverera sparkplåtar av slipad rostfri plåt, aluminiumdurk eller gummimatta. Dessa levereras monterade från fabrik på anslagssida och/eller gångjärnssida samt finns i olika höjder.
Standardhöjder (mm):
200, 250, 300, 400, 500, 600, 700, 800.
Sparkplåt med höjd 1200 har urtag för trycke och/ eller cylinder.
Bilden ovan visar sparkplåt med höjd 400 mm.
För att skydda dörren och ge den längre livstid kan vi leverera sparkplåtar av slipad rostfri plåt, aluminiumdurk eller gummimatta. Dessa levereras monterade från fabrik på anslagssida och/eller gångjärnssida samt finns i olika höjder.
Standardhöjder (mm):
200, 250, 300, 400, 500, 600, 700, 800.
Sparkplåt med höjd 1200 har urtag för trycke och/ eller cylinder.
Bilden ovan visar sparkplåt med höjd 400 mm.
Brandklassade dörrar och rökgastäta dörrar ska i regel vara självstängande och ska då vara utrustade med dörrstängare. Detta gäller ofta även på ytterdörrar för att inte släppa in kyla eller värme i onödan.
Styrka: EN 3-6
Färg: Silver, Svart eller Vit
Andra färger på dörrstängare är möjligt vid rätt volym.
Finns även i rostfritt utförande.
Inkl. dörrstängarhus, standardarm och monteringsplatta.
Monteras på dörrens gångjärnssida eller anslagssida.
Om en dörrstängare används på både aktivt och passivt blad på en pardörr måste dörren dessutom ha en dörrkoordinator samt automatiska kantreglar.
Styrka: EN 3-6
Färg: Silver, Svart eller Vit
Andra färger på dörrstängare är möjligt vid rätt volym.
Finns även i rostfritt utförande.
Inkl. dörrstängarhus och glidskena.
Monteras på dörrens gångjärnssida eller anslagssida. Vid montage på anslagssidan tillkommer vinkelkonsol.
Om en dörrstängare används på både aktivt och passivt blad på en pardörr måste dörren dessutom ha en dörrkoordinator samt automatiska kantreglar.
Hållmagneter används för att hålla branddörrar i uppställt läge. Hållmagneten kopplas till brandlarm och vid brand släpper magneten dörren, och den stängs med hjälp av dörrstängare.
Dörrar som används frekvent kan utrustas med en automatisk dörröppnare. En mängd olika typer och tillval finns tillgängliga och anpassas utifrån önskad funktion och kravbild.
Vid användning av dörrautomatik ställs krav på skyddsåtgärder. Med säkerhetssensorer kan klämrisken undvikas.
Säkerhetssensorer på båda sidor av dörren är normalt ett krav. Vet man att säkerhetssensorer ska användas kan dörren anpassas både med urtag för sensorn och invändig rördragning till karmöverföring.
Urtag för säkerhetssensor kan placeras i dörrbladets framkant, centrum eller bakkant.
En dörrautomatik kan öppnas med armbågskontakt, sparkkontakt eller radar. Automatiken kan även kopplas till passagesystem så att dörren enbart öppnas för behöriga. Dörrar som utrustas med automatik har normalt elslutbleck eller eltryckeslås.
Regelverket kring automatiska dörröppnare hanteras av standarden SS-EN 16005.
En pardörr kan ha automatik på aktivt blad eller båda bladen. Vid automatik på båda bladen används infällda automatiska kantreglar.
Dörrar ska uppfylla olika funktioner och ofta handlar det om att släppa in behöriga och hålla obehöriga på avstånd. Detta kan uppnås med olika former av passagekontroll och dörrkontroll.
Elslutblecket är ett elektriskt lås som kombineras med mekaniska dörrlås. Elslutblecket monteras i karmen ock väljs med utgångspunkt från dörrens klassningskrav.
Eltryckeslåset är ett elektromekaniskt lås för högfrekventa dörrar med höga krav på driftsäkerhet. Eltryckeslås används ofta vid krav på snabb låsning av både lätta innerdörrar och tunga ytterdörrar.
Eltryckeslås med dubbelfunktionsfallkolv. Anpassat för att fungera ihop med dörrautomatik men kan också förses med trycken som aktiveras elektroniskt.
Motorlås är alternativet för låsmiljöer med mycket höga säkerhetskrav. Låsning och upplåsning utförs av en motor som är ansluten till en styrenhet.
Infällda magnetkontakter används för att indikera stängd/öppen dörr.
Det är möjligt att beställa upp till tre magnetkontakter per dörrblad.
Karmöverföringar är avsedda för övergången av anslutningskablar mellan dörrblad och karm.
Dörrens klassning och storlek kan begränsa hur många karmöverföringar man får plats med.
På en dörr som är 21M hög får man i regel plats med två karmöverföringar.
Byggnader ska enligt BBR utformas så att tillfredsställande utrymning kan ske vid händelse av brand eller annan fara. Utrymningsvägen ska lätt kunna öppnas oavsett om dörren är låst eller olåst.
Byggnader ska enligt BBR utformas så att tillfredsställande utrymning kan ske vid händelse av brand eller annan fara. Dörrar som finns i utrymningsvägen ska lätt kunna öppnas oavsett om dörren är låst eller olåst.
Nödutrymning sker enligt standarden SS-EN 179.
Nödutrymningsbeslag enligt SS-EN 179 används normalt i lokaler där det vistas mellan 50-1000 personer (BBR 5:335).
Nödöppnare ska användas på utrymningsdörrar som sitter i ställverksrum och transformatorrum enligt standard SS 4362104. Denna typ av panikregel är vertikal för att kunna användas krypande.
Nödöppnare ska användas på utrymningsdörrar som sitter i ställverksrum och transformatorrum enligt standard SS 4362104. Denna typ av panikregel är vertikal för att kunna användas krypande.
Kompatibla låskistor:
Assa 560
Assa 562
Assa 1560
Assa 8561
Assa 8562
Assa EL582
Nödöppnare ska användas på utrymningsdörrar som sitter i ställverksrum och transformatorrum enligt standard SS 4362104. Denna typ av panikregel är vertikal för att kunna användas krypande.
Kompatibla låskistor:
Assa 565
Assa 222
Safetron 6600
Nödöppnare ska användas på utrymningsdörrar som sitter i ställverksrum och transformatorrum enligt standard SS 4362104. Denna typ av panikregel är vertikal för att kunna användas krypande.
Kompatibla låskistor:
Assa 212
Assa 1498
Assa EL580
Safetron SL620
STEP 110 / STEP 120
I stora lokaler som till exempel arenor och nattklubbar vistas det normalt väldigt många personer samtidigt. Där ställs det högre krav på utrymning och man ska då använda godkända panikreglar på dörrar.
I stora lokaler som till exempel arenor och nattklubbar vistas det normalt väldigt många personer samtidigt. Där ställs det högre krav på utrymning och man ska då använda godkända panikreglar på dörrar. Panikutrymning sker enligt standarden SS-EN 1125.
Panikutrymningsbeslag enligt SS-EN 1125 används normalt i lokaler där det vistas över 1000 personer (BBR 5:335).
Våra dörrar kan levereras med stansad spegelprofilering som ger liv åt dörren. Dessa är tänkta som tillval för tamburdörrar men går att fås på de flesta dörrar i vårt sortiment.
Draghandtag i två olika varianter. Finns i polerat rostfritt eller matt rostfritt utförande.
Draghandtag G1002-14 typ D, 32/380. Finns i utförande polerat rostfritt eller matt rostfritt (bilden visar matt rostfritt).
Draghandtag G1002-13 typ C, 32/380. Finns i utförande polerat rostfritt eller matt rostfritt (bilden visar matt rostfritt). Används oftast i kombination med nödutrymningsbeslag.
Våra integrerade ventilationsgaller stansas direkt i dörrbladet på båda sidor och placeras antingen nedtill (N), upptill (U) eller både och (N+U). Insektsnät monteras som standard.
Nedtill
Upptill
Nedtill och upptill
Bredd x höjd | 200x200 mm |
400x200 mm | |
400x600 mm | |
400x800 mm |
För ventilationsgaller med 200 mm bredd krävs minst dörrbredd 7M
För ventilationsgaller med 400 mm bredd krävs minst dörrbredd 9M
Lägenheters tamburdörrar från Hellbergs levereras ofta med fabriksmonterad dörrkik och mekanisk ringklocka samt, om så önskas, brevinkast.
