Dörrautomatik

Karm A

Karm A är foderbildande på båda sidor och tillverkas av 1,5 mm stålplåt. Karmarna bultas fast mot vägg med hjälp av justerbara karmhylsor. Alla karmar levereras som standard med fabriksmonterade karmhylsor.

Väggtjocklek ska alltid anges vid förfrågan / beställning. Minsta väggtjocklek är 90 mm i standardutförande.

Väggomfattning ingår i vår karmtyp A vilket ger foderbildning på båda sidor.
Tolerans väggtjocklek: -4 mm / +10 mm.

Exempel:
Angiven väggtjocklek: 200 mm.
Väggen kan då minst vara 196 mm och max. 210 mm.

Karm B

Karm B är foderbildande på gångjärnssidan och tillverkas av 1,5 mm stålplåt. Karmarna bultas fast mot vägg med hjälp av justerbara karmhylsor. Alla karmar levereras som standard med fabriksmonterade karmhylsor.

Karm B - anpassat karmdjup

Karm B är foderbildande på gångjärnssidan och tillverkas av 1,5 mm stålplåt. Karmarna bultas fast mot vägg med hjälp av justerbara karmhylsor. Alla karmar levereras som standard med fabriksmonterade karmhylsor.

Exemplet visar hur karmen är anpassad till en vägg med tjocklek 150 mm. Djupet kan dock anpassas efter behov. Väggtjocklek ska alltid anges vid förfrågan / beställning.

Karm B - anpassad foderbredd

Det integrerade fodret till vår karm B går att anpassa vid behov. Nedan följer minsta och största möjliga mått som går att beställa som tillval. Foderbredden blir lika på karmens alla sidor.

Karm B - utan foderkant

Karm B utan bockad foderkant är foderbildande på gångjärnssidan och tillverkas av 1,5 mm stålplåt. Karmarna bultas fast mot vägg med hjälp av justerbara karmhylsor. Alla karmar levereras som standard med fabriksmonterade karmhylsor.

Karm C

Karm C är ej foderbildande och tillverkas av 1,5 mm stålplåt. Karmarna bultas fast mot vägg med hjälp av justerbara karmhylsor. Alla karmar levereras som standard med fabriksmonterade karmhylsor.

Karm C - anpassat karmdjup

Karm C är ej foderbildande och tillverkas av 1,5 mm stålplåt. Karmarna bultas fast mot vägg med hjälp av justerbara karmhylsor. Alla karmar levereras som standard med fabriksmonterade karmhylsor.

Exemplet nedan visar karmdjup och väggtjocklek 150 mm. Väggtjocklek ska alltid anges vid förfrågan / beställning.

Karm D

Karm D är foderbildande på anslagssidan och tillverkas av 1,5 mm stålplåt. Karmarna bultas fast mot vägg med hjälp av justerbara karmhylsor. Alla karmar levereras som standard med fabriksmonterade karmhylsor.

Väljer man tröskelplatta kan dörrbladet också kompletteras med släplist, borstlist eller automatisk tätningströskel.

Trösklar kan som tillval tillverkas av rostfri plåt.

Trösklar kan som tillval tillverkas av rostfri plåt.

Till tamburdörrar finns även fasad- eller rak ektröskel som tillval.

Till tamburdörrar finns även fasad- eller rak ektröskel som tillval.

GU1 - 300 mm diameter

Mått avser fritt ljusmått. Andra storlekar mot förfrågan. Dörrarna levereras glasade från fabrik. Som standard tillverkas glaslisten av rostfri slipad plåt och målas ej. Målad glaslist är tillval.

Dörrar med glasurtag går att få ihop med brandklass, rökgasklass och inbrottsklass RC2 eller RC3.

GU2 490 mm

Mått avser fritt ljusmått. Andra storlekar mot förfrågan. Dörrarna levereras glasade från fabrik. Som standard tillverkas glaslisten av rostfri slipad plåt och målas ej. Målad glaslist är tillval.

Dörrar med glasurtag går att få ihop med brandklass, rökgasklass och inbrottsklass RC2 eller RC3.

GU3, 150×600 mm

Mått avser fritt ljusmått. Andra storlekar mot förfrågan. Dörrarna levereras glasade från fabrik. Som standard tillverkas glaslisten av rostfri slipad plåt och målas ej. Målad glaslist är tillval.

Dörrar med glasurtag går att få ihop med brandklass, rökgasklass och inbrottsklass RC2 eller RC3.

GU4

Storlek varieras beroende på dörrmått. Vid 10x21M är måttet 600x700 mm BxH. Mått avser fritt ljusmått. Dörrarna levereras glasade från fabrik. Som standard tillverkas glaslisten av rostfri slipad plåt och målas ej. Målad glaslist är tillval.

Dörrar med glasurtag går att få ihop med brandklass, rökgasklass och inbrottsklass RC2 eller RC3.

GU5

Ovan glasurtag går ej att få med brandklass men går att få med inbrottsklass RC2 eller RC3 och rökgasklass.

GU6

Ovan glasurtag går ej att få med brandklass men går att få med inbrottsklass RC2 eller RC3 och rökgasklass.

GU7

Ovan glasurtag går ej att få med brandklass men går att få med inbrottsklass RC2 eller RC3 och rökgasklass.

GU8

Ovan glasurtag går ej att få med brandklass men går att få med inbrottsklass RC2 eller RC3 och rökgasklass.

GU9

Storlek varieras beroende på dörrmått. Vid 10x21M är måttet 600x150 mm BxH. Mått avser fritt ljusmått. Andra storlekar mot förfrågan. Dörrarna levereras glasade från fabrik. Som standard tillverkas glaslisten av rostfri slipad plåt och målas ej. Målad glaslist är tillval.

Dörrar med glasurtag går att få ihop med brandklass, rökgasklass och inbrottsklass RC2 eller RC3.

Överparti - Enkeldörr

Våra dörrar kan levereras med sidopartier eller överpartier. Kombinationer är också möjliga och nedan bilder visar de vanliga typerna.

Glasade partier levereras som standard med glas monterat eller transportmonterat från fabrik. Glaslist tillverkas av samma material som karm och målas lika karm. Dörrar med glasat överparti går att få ihop med inbrottsklass RC2 eller RC3.

Dörrar med partier är ej brandklassade.

Sidoparti - Enkeldörr

Våra dörrar kan levereras med sidopartier eller överpartier. Kombinationer är också möjliga och nedan bilder visar de vanliga typerna.

Glasade partier levereras som standard med glas monterat eller transportmonterat från fabrik. Glaslist tillverkas av samma material som karm och målas lika karm. Dörrar med glasat överparti går att få ihop med inbrottsklass RC2 eller RC3.

Dörrar med partier är ej brandklassade.

Överparti - Pardörr

Våra dörrar kan levereras med sidopartier eller överpartier. Kombinationer är också möjliga och nedan bilder visar de vanliga typerna.

Glasade partier levereras som standard med glas monterat eller transportmonterat från fabrik. Glaslist tillverkas av samma material som karm och målas lika karm. Dörrar med glasat överparti går att få ihop med inbrottsklass RC2 eller RC3.

Dörrar med partier är ej brandklassade.

Sidoparti - Pardörr

Våra dörrar kan levereras med sidopartier eller överpartier. Kombinationer är också möjliga och nedan bilder visar de vanliga typerna.

Glasade partier levereras som standard med glas monterat eller transportmonterat från fabrik. Glaslist tillverkas av samma material som karm och målas lika karm. Dörrar med glasat överparti går att få ihop med inbrottsklass RC2 eller RC3.

Dörrar med partier är ej brandklassade.

Om inget annat anges i offert/order så pulvermålas våra dörrar i vår baskulör RAL 7035.

Här visas våra standardkulörer men vi kan leverera våra ståldörrar i nästan alla RAL- eller NCS-kulörer. Andra kulörer offereras mot begäran. Av data- och trycktekniska skäl kan färgnyanser avvika något från verkligheten. För exakt resultat, kontrollera gärna mot färgkarta.

Dörrblad kan tillverkas av foliebelagd laminatplåt. Träutseendet ger liv åt dörren och används med fördel på lägenhetsdörrar, hotelldörrar, dörrar till kontor etc. Kombinera gärna med vit folie på insida och träfolie på utsida.

OBS! Laminat är mycket svåra att framställa med rättvisa på foto och tryck. Av data- och trycktekniska skäl kan färgnyanser avvika från verkligheten.

Sträckmetall SM1

Bilden ovan visar dörr med storlek 10x21M.
Vid målad dörr går det att som tillval få sträckmetallen målad i samma kulör som dörren.

Sträckmetall - SM2

Bilden ovan visar dörr med storlek 10x21M.
Vid målad dörr går det att som tillval få sträckmetallen målad i samma kulör som dörren.

Sträckmetall - SM3

Bilden ovan visar dörr med storlek 10x21M.
Vid målad dörr går det att som tillval få sträckmetallen målad i samma kulör som dörren.

Enkeldörr Karm B:

Enkeldörr Karm C:

För att skydda dörren och ge den längre livstid kan vi leverera sparkplåtar av slipad rostfri plåt, aluminiumdurk eller gummimatta. Dessa levereras monterade från fabrik på anslagssida och/eller gångjärnssida samt finns i olika höjder.

Standardhöjder (mm):
200, 250, 300, 400, 500, 600, 700, 800.

Sparkplåt med höjd 1200 har urtag för trycke och/ eller cylinder.

Bilden ovan visar sparkplåt med höjd 400 mm.

För att skydda dörren och ge den längre livstid kan vi leverera sparkplåtar av slipad rostfri plåt, aluminiumdurk eller gummimatta. Dessa levereras monterade från fabrik på anslagssida och/eller gångjärnssida samt finns i olika höjder.

Standardhöjder (mm):
200, 250, 300, 400, 500, 600, 700, 800.

Sparkplåt med höjd 1200 har urtag för trycke och/ eller cylinder.

Bilden ovan visar sparkplåt med höjd 400 mm.

För att skydda dörren och ge den längre livstid kan vi leverera sparkplåtar av slipad rostfri plåt, aluminiumdurk eller gummimatta. Dessa levereras monterade från fabrik på anslagssida och/eller gångjärnssida samt finns i olika höjder.

Standardhöjder (mm):
200, 250, 300, 400, 500, 600, 700, 800.

Sparkplåt med höjd 1200 har urtag för trycke och/ eller cylinder.

Bilden ovan visar sparkplåt med höjd 400 mm.

Styrka: EN 3-6
Färg: Silver, Svart eller Vit
Andra färger på dörrstängare är möjligt vid rätt volym.
Finns även i rostfritt utförande.

Inkl. dörrstängarhus, standardarm och monteringsplatta.
Monteras på dörrens gångjärnssida eller anslagssida.

Om en dörrstängare används på både aktivt och passivt blad på en pardörr måste dörren dessutom ha en dörrkoordinator samt automatiska kantreglar.

Styrka: EN 3-6
Färg: Silver, Svart eller Vit
Andra färger på dörrstängare är möjligt vid rätt volym.
Finns även i rostfritt utförande.

Inkl. dörrstängarhus och glidskena.
Monteras på dörrens gångjärnssida eller anslagssida. Vid montage på anslagssidan tillkommer vinkelkonsol.

Om en dörrstängare används på både aktivt och passivt blad på en pardörr måste dörren dessutom ha en dörrkoordinator samt automatiska kantreglar.

Hållmagneter används för att hålla branddörrar i uppställt läge. Hållmagneten kopplas till brandlarm och vid brand släpper magneten dörren, och den stängs med hjälp av dörrstängare.

Dörrautomatik med så kallad “low energy” kräver normalt inte säkerhetssensorer. Detta då automatiken går långsammare och har inbyggt klämskydd och stannar vid hinder. Om riskanalysen visar att en hög andel barn, funktionsnedsatta eller äldre vistas inom området bör dörren dock förses med säkerhetssensorer.

För dörrmiljöer där “Lågenergi” ej kan användas ställs högre krav på skyddsåtgärder. Med säkerhetssensorer som skyddar både längs med dörrens fram- och bakkant kan öppnings- och stängningshastigheten ökas och klämrisken undgås. Säkerhetssensorer på båda sidor av dörren är ett krav. Vet man att sensorer ska användas kan dörren anpassas med urtag för sensorn och invändig rördragning till karmöverföring

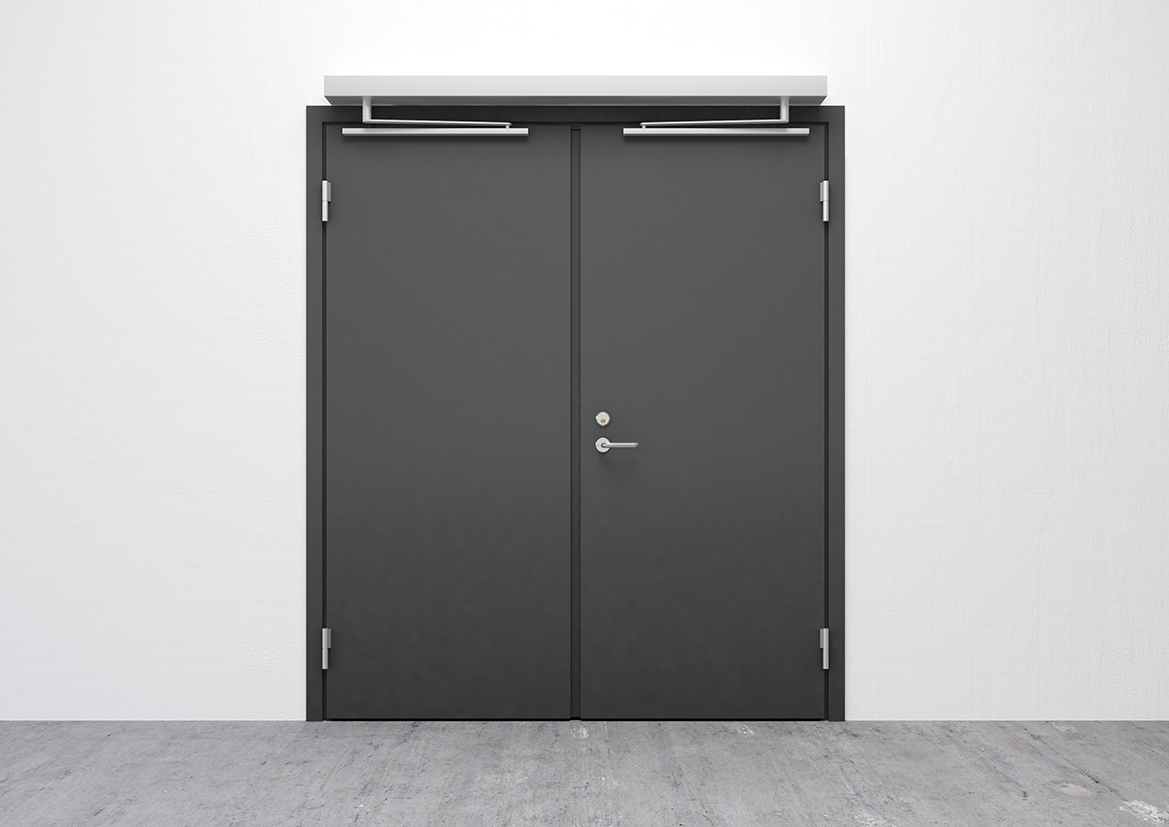

En pardörr kan ha automatik på aktivt blad eller båda bladen. Vid automatik på båda bladen används infällda automatiska kantreglar.

En dörrautomatik kan öppnas med armbågskontakt, sparkkontakt eller radar. Den kan även kopplas till passagesystem så att dörren enbart öppnar för behöriga.
Dörrar som utrustas med automatik har normalt elslutbleck.

Regelverket kring automatiska dörröppnare hanteras av standarden SS-EN 16005.

Elslutblecket är ett elektriskt lås som kombineras med mekaniska dörrlås. Elslutblecket monteras i karmen ock väljs med utgångspunkt från dörrens klassningskrav.

Eltryckeslåset är ett elektromekaniskt lås för högfrekventa dörrar med höga krav på driftsäkerhet. Eltryckeslås används ofta vid krav på snabb låsning av både lätta innerdörrar och tunga ytterdörrar.

Eltryckeslås med dubbelfunktionsfallkolv. Anpassat för att fungera ihop med dörrautomatik men kan också förses med trycken som aktiveras elektroniskt.

Motorlås är alternativet för låsmiljöer med mycket höga säkerhetskrav. Låsning och upplåsning utförs av en motor som är ansluten till en styrenhet.

Infällda magnetkontakter används för att indikera stängd/öppen dörr.
Det är möjligt att beställa upp till tre magnetkontakter per dörrblad.

Karmöverföringar är avsedda för övergången av anslutningskablar mellan dörrblad och karm.
Dörrens klassning och storlek kan begränsa hur många karmöverföringar man får plats med.
På en dörr som är 21M hög får man i regel plats med två karmöverföringar.

Byggnader ska enligt BBR utformas så att tillfredsställande utrymning kan ske vid händelse av brand eller annan fara. Dörrar som finns i utrymningsvägen ska lätt kunna öppnas oavsett om dörren är låst eller olåst.
Nödutrymning sker enligt standarden SS-EN 179.

Nödutrymningsbeslag enligt SS-EN 179 används normalt i lokaler där det vistas mellan 50-1000 personer (BBR 5:335).

Nödöppnare ska användas på utrymningsdörrar som sitter i ställverksrum och transformatorrum enligt standard SS 4362104. Denna typ av panikregel är vertikal för att kunna användas krypande.

Kompatibla låskistor:

Assa 560
Assa 562
Assa 1560
Assa 8561
Assa 8562
Assa EL582

Nödöppnare ska användas på utrymningsdörrar som sitter i ställverksrum och transformatorrum enligt standard SS 4362104. Denna typ av panikregel är vertikal för att kunna användas krypande.

Kompatibla låskistor:

Assa 565
Assa 222
Safetron 6600

Nödöppnare ska användas på utrymningsdörrar som sitter i ställverksrum och transformatorrum enligt standard SS 4362104. Denna typ av panikregel är vertikal för att kunna användas krypande.

Kompatibla låskistor:

Assa 212
Assa 1498
Assa EL580
Safetron SL620
STEP 110 / STEP 120

I stora lokaler som till exempel arenor och nattklubbar vistas det normalt väldigt många personer samtidigt. Där ställs det högre krav på utrymning och man ska då använda godkända panikreglar på dörrar. Panikutrymning sker enligt standarden SS-EN 1125.

Panikutrymningsbeslag enligt SS-EN 1125 används normalt i lokaler där det vistas över 1000 personer (BBR 5:335).

Länk till produktsida

Draghandtag G1002-14 typ D, 32/380. Finns i utförande polerat rostfritt eller matt rostfritt (bilden visar matt rostfritt).

Draghandtag G1002-13 typ C, 32/380. Finns i utförande polerat rostfritt eller matt rostfritt (bilden visar matt rostfritt). Används oftast i kombination med nödutrymningsbeslag.

Nedtill

Upptill

Nedtill och upptill

För ventilationsgaller med 200 mm bredd krävs minst dörrbredd 7M
För ventilationsgaller med 400 mm bredd krävs minst dörrbredd 9M
